Projektbeschreibung:

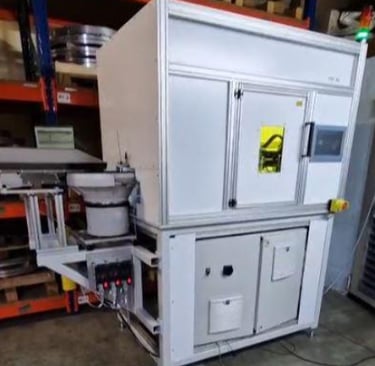

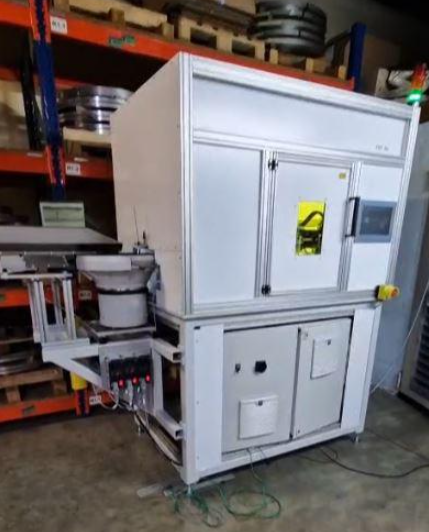

Vollautomatische Lasertrimmzelle für RWDR

Entwicklung einer vollautomatischen 'Stand-Alone'-Fertigungszelle zum Lasertrimmen von Radialwellendichtringen aus Schüttgut. Im Gegensatz zu Inline-Lösungen übernimmt diese Anlage den kompletten Prozess: von der Zuführung und Vereinzelung über den präzisen Doppelbeschnitt (Außen- und Innendurchmesser) bis hin zur sortenreinen Ausgabe. Der Prozess garantiert eine gratfreie Trennung an zwei Positionen in einer Aufspannung.

Technische Daten:

• Anwendung (Application): RWDR-Beschnitt an Außen- (30 mm) und Innendurchmesser (20 mm).

• Materialzufuhr: Schüttgut via Vibrationswendelförderer (Sortiertopf) & Linearstrecke.

• Laserquelle: Faserlaser

• Strahlführung : Lichtwellenleiter (Fiber optic cable) mit integriertem Kollimator.

• Optik (Optics): Strahldurchmesser 7 mm (Input), Fokusdurchmesser < 0.2 mm.

• Taktzeit: ca. 7 - 10 Sek. pro Bauteil

• Handling: Pneumatisches Pick-and-Place-System mit hochpräziser Spannaufnahme.

• Zyklus: Parallele Zuführung und Bearbeitung für minimierte Taktzeiten.

Skills & Deliverables:

• Sondermaschinenbau (Special Purpose Machinery).

• 3D-Baugruppenkonstruktion & Kinematik.

• Fertigungsgerechte Konstruktion (DFM).

• Projektbegleitung von der Idee bis zur Inbetriebnahme.

• Autodesk Inventor

• FEM Simulation

• Maschinenbauliche Berechnungen

• 3D-Druck (Prototyping)

Das folgende Video zeigt die Maschine im Betrieb:
