Projektbeschreibung:

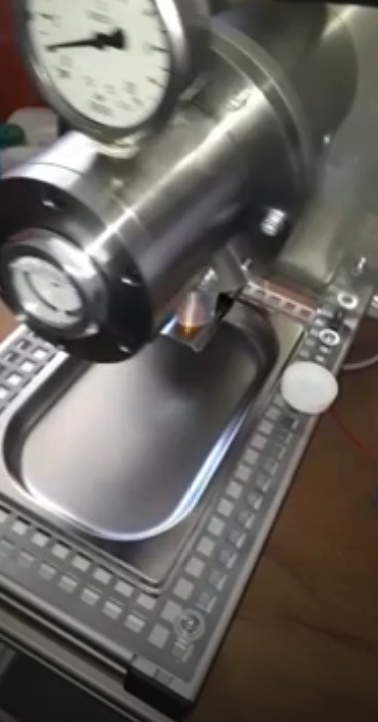

Kompakter Prüfstand zur Charakterisierung dynamischer Radialwellendichtringe (RWDR)

Entwicklung eines spezialisierten Prüfstands zur Untersuchung von Leckage, Verschleiß und Lebensdauer dynamischer Dichtungen unter realitätsnahen Bedingungen. Das System umfasst eine druckfeste Kammer (bis 20 bar), die mit Prüfmedium gefüllt und über einen Kompressor beaufschlagt wird. Eine zentrale, rotierende Welle simuliert hohe Betriebsgeschwindigkeiten, während die Dichtungsleistung durch präzise gravimetrische LeckageMessung und Temperaturüberwachung evaluiert wird.

Technische Daten:

Prüfdruck: Variabel einstellbar bis zu 20 bar via Kompressor-Anschluss. Drehzahl: bis zu 1.500 U/min zur Simulation hoher Umfangsgeschwindigkeiten.Messgrößen: Leckagerate (gravimetrisch), Reibungswärme, Verschleißbild (Welle/Dichtlippe) und Lebensdauer. Aufbau: Druckkammer mit Wasser/Luft-Gemisch, wechselbare Wellendurchmesser und Riemenantrieb Prüfmedien: Wasser, Luft

Skills & Deliverables:

• Druckbehälterkonstruktion

• Auslegung von Flanschverbindungen

• Auslegung von Riementrieben

• Autodesk Inventor

• Fertigungsgerechte Konstruktion (DFM).

• Projektbegleitung von der Idee bis zur Inbetriebnahme.

• FEM Simulation

Das folgende Video zeigt den Prüfstand im Betrieb:
